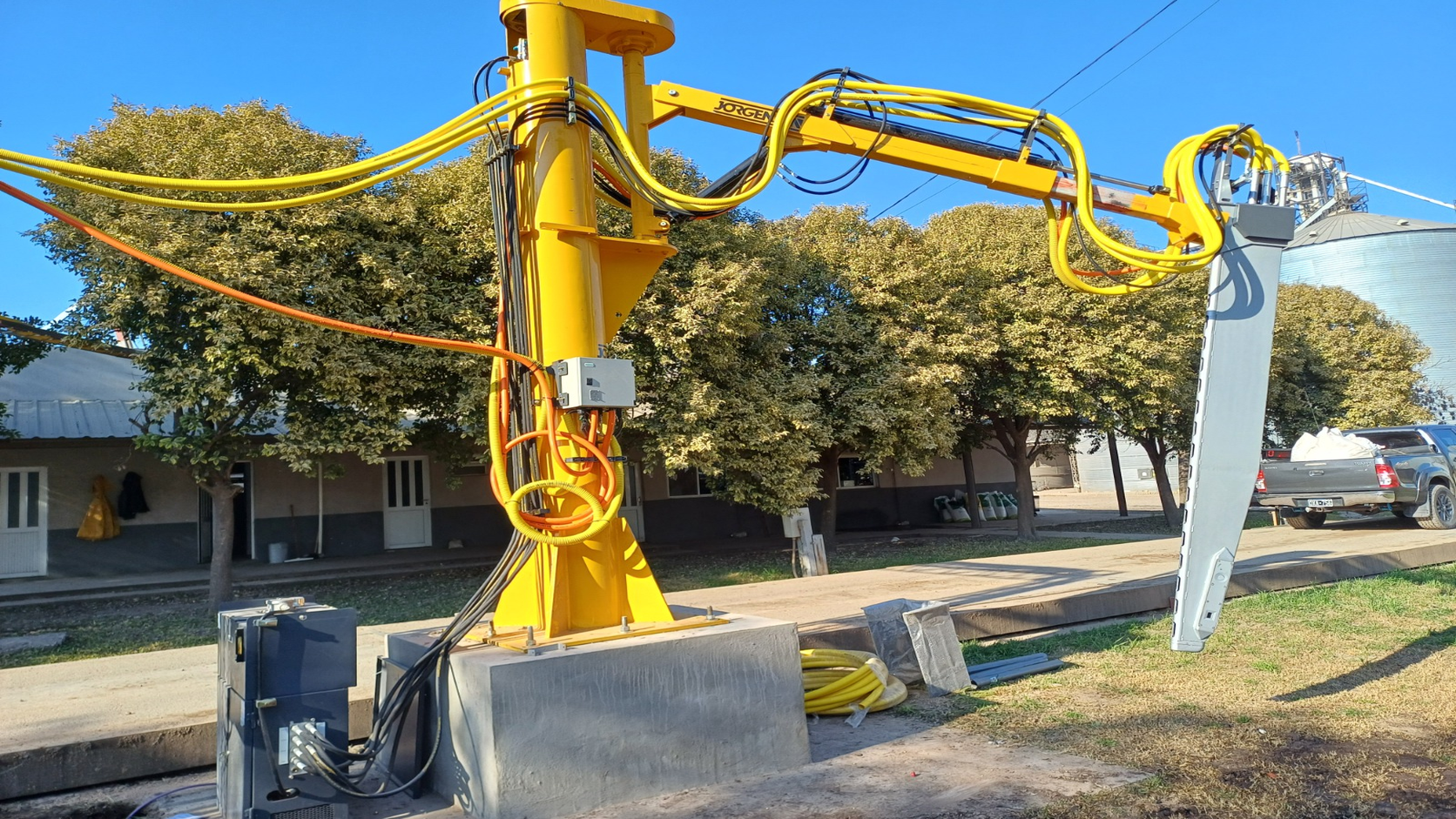

TH-06
Calador compacto diseñado para operaciones de recepción de granos pequeñas y medianas. Ideal para plantas con hasta 120 camiones por día, trabajando sobre 1 o 2 calles con central hidráulica de 5.5 HP.
- Índice
- 120 camiones/día
- Potencia
- 5.5 HP
Muestreo de granos
Caladores automáticos Jorgensen
Muestreo confiable de granos —cereales, soja y otros granos— recibidos en plantas, acopios y terminales.

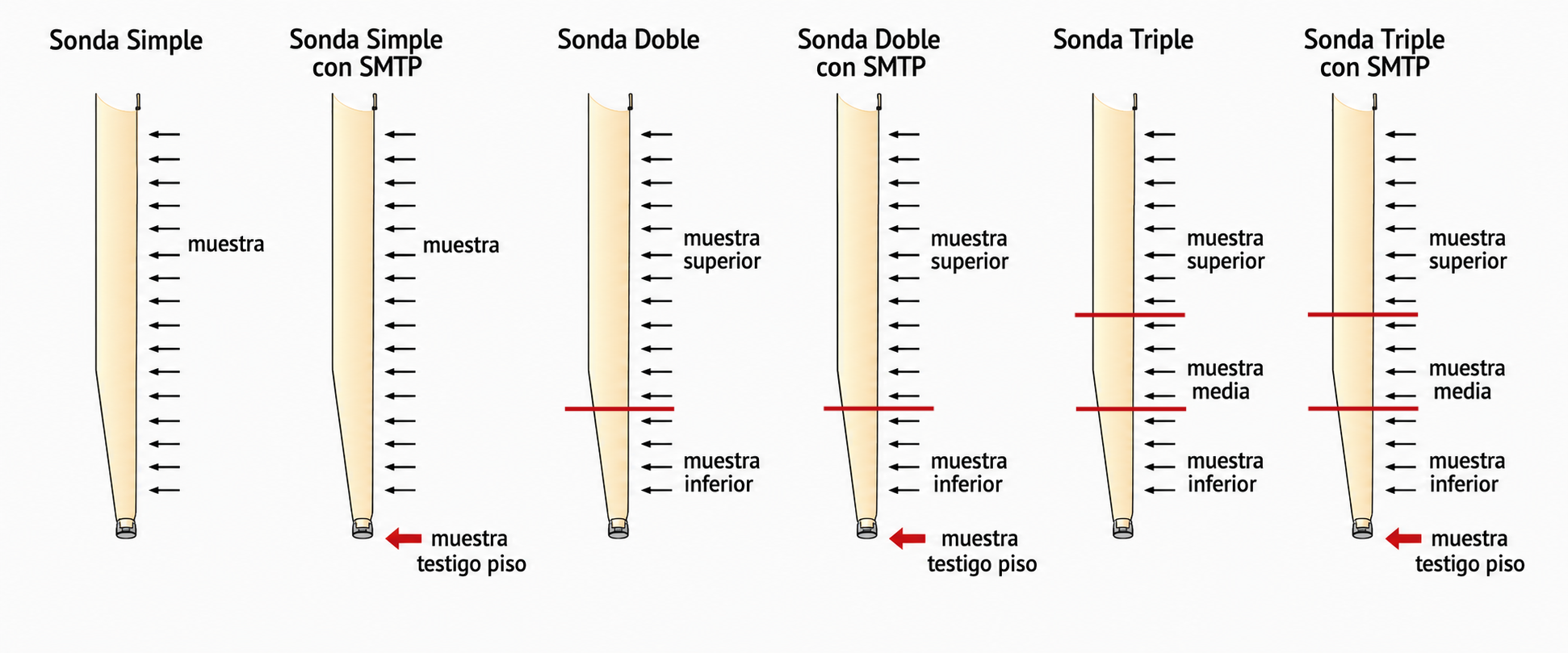

Los caladores automáticos Jorgensen brindan un muestreo confiable de los granos recibidos —cereales, soja y otros granos—. Pueden configurarse en versiones de una muestra por calada, tres muestras independientes por calada en distintos niveles de profundidad y con sistema testigo puntera SMTP para obtener muestra del fondo del camión.
Ver modelos disponiblesRápida amortización
Rápida amortización de la inversión, generalmente de 12 meses o menos.
Estándar de la industria
Utilizados en virtualmente todas las terminales portuarias y aceiteras argentinas, garantizando igualdad de resultados en la calidad de la mercadería recibida y entregada.
Operación más segura
Evita riesgos de accidentes por caminar sobre la carga y elimina enfermedades laborales causadas por el esfuerzo del calado manual — las plataformas y cables de vida no siempre son suficientes.
Proceso
Cómo funciona el calador automático
Un proceso seguro, rápido y representativo — sin manipulación manual del grano.
- 1

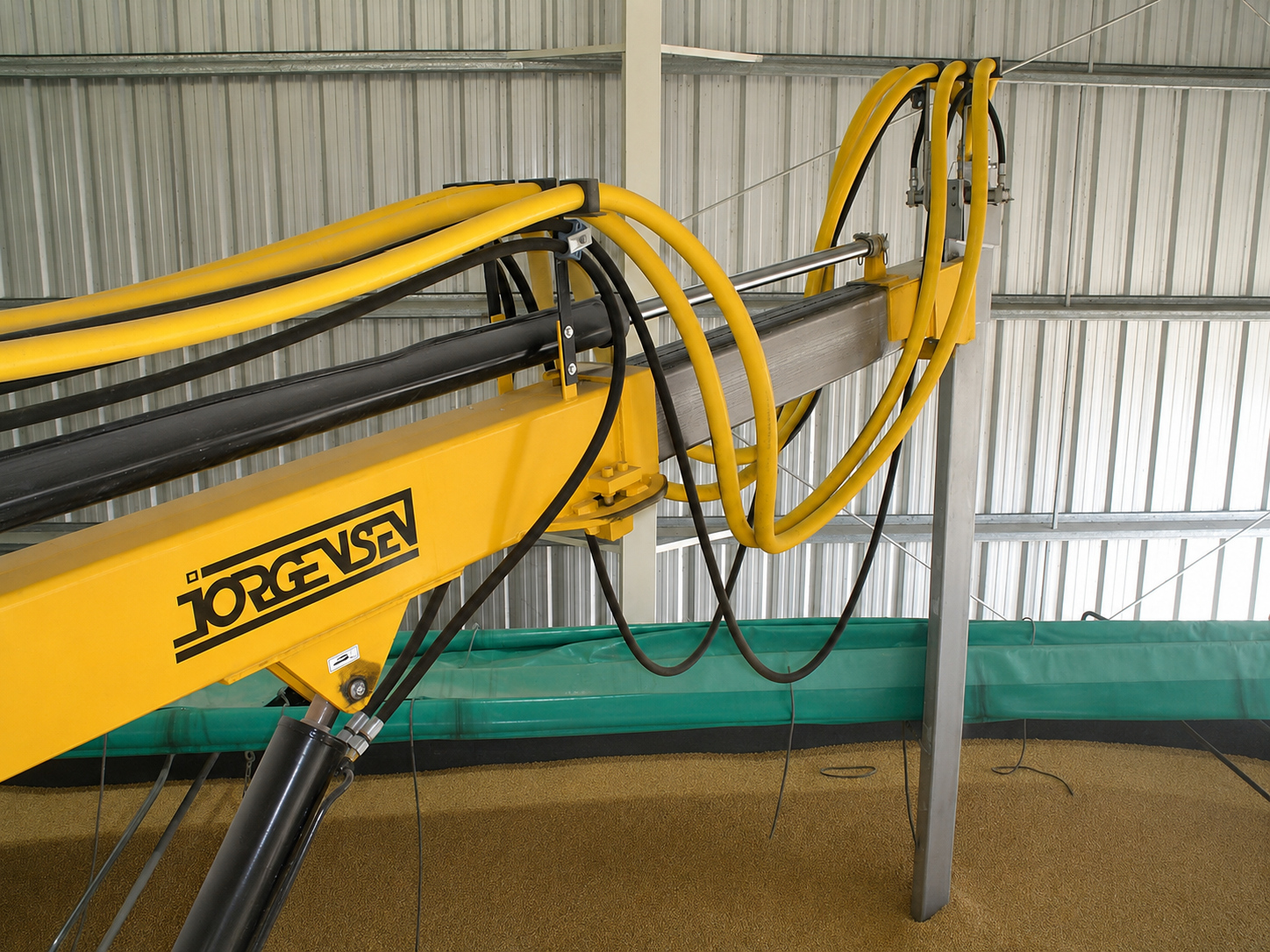

La sonda caladora se introduce en la carga con las ventanas cerradas.
- 2
Al llegar al piso del camión se abren simultáneamente las celdillas de los sectores inferior, medio y superior.
- 3
Las celdillas se llenan por gravedad, sin efecto de aspiración, de forma similar al calador manual.
- 4
Las muestras se vuelcan automáticamente en cámaras independientes.
- 5
Las muestras son retiradas por transporte neumático independiente.
- 6
El material llega a los gabinetes colectores de muestra.
- 7
El sistema SMTP opcional permite obtener muestra testigo a nivel del piso de la carga.
Ventajas
Ventajas frente al calado manual
Más seguros, más rápidos y más confiables que el muestreo manual.
- Menor costo operativo
- Calado siempre a fondo
- Detección de mercadería no homogénea
- Fácil y cómodo manejo
- Gran rapidez de maniobra
- Accionamientos hidráulicos
- Transporte neumático de la muestra
- Reducción de riesgos laborales
- Menor exposición del personal a caídas o esfuerzos físicos
- Ayuda a evitar contaminación de silos con mercadería infestada o con exceso de humedad
Características comunes
Compartidas por toda la línea
Nuestros modelos
Un modelo para cada operación
Conozca cada calador de nuestra línea y elija el que mejor se adapte a su planta.
TH-10
Calador de alto rendimiento para terminales medianos y grandes. Cubre índices de más de 400 camiones por día con central hidráulica de 12.5 HP, optimizando todo el flujo de recepción.
- Índice
- +400 camiones/día
- Potencia
- 12.5 HP
TH-12
Versión reforzada con mayor alcance para terminales que reciben bitrenes y calles amplias. Máximo alcance y rigidez estructural, con la misma central hidráulica de 12.5 HP del TH-10.
- Índice
- +400 camiones/día
- Potencia
- 12.5 HP
TH-XV
Calador específico para vagones ferroviarios y terminales con descarga sobre rieles. Diseñado para tomar muestras de vagones tolva con la misma confiabilidad y representatividad de nuestros caladores para camiones.
- Índice
- S/D (Ferrocarril)
- Potencia
- 12.5 HP
Comparativa
Especificaciones por modelo
| Característica | TH-06 | TH-10 | TH-12 | TH-XV |
|---|---|---|---|---|
| Cantidad de muestras | 1 - 4 | 1 - 4 | 1 - 4 | 1 - 3 |
| Zona de trabajo | 1 - 2 calles | 1 - 2 calles | 1 - 2 calles | 1 - 2 calles |
| Índice de trabajo | 120 camiones/día | +400 camiones/día | +400 camiones/día | S/D (Ferrocarril) |
| Potencia central hidráulica | 5.5 HP | 12.5 HP | 12.5 HP | 12.5 HP |
| Detección de mercadería no homogénea | Sí | Sí | Sí | Sí |
| Accionamiento hidráulico | Sí | Sí | Sí | Sí |
| Transporte neumático de la muestra | Sí | Sí | Sí | Sí |
| Calada por gravedad | Sí | Sí | Sí | Sí |
| Dim. A (mm) | 3000 | 2700 | 3200 | 3200 |
| Dim. B (mm) | 4200 | 4070 | 5600 | 5800 |
| Dim. C (mm) | 8000 | 8500 | 9500 | 11000 |
| Dim. D (mm) | 4800 | 5600 | 6100 | 6200 |
| Dim. E (mm) | 3800 | 4400 | 4000 | 4020 |
| Dim. F (mm) | 4600 | 4400 | 4400 | 5900 |
TH-06
- Muestras
- 1 - 4
- Zona de trabajo
- 1 - 2 calles
- Índice
- 120 camiones/día
- Potencia
- 5.5 HP
- Detección de mercadería no homogénea
- Sí
- Accionamiento hidráulico
- Sí
- Transporte neumático de la muestra
- Sí
- Calada por gravedad
- Sí
- A / B / C (mm)
- 3000 / 4200 / 8000
- D / E / F (mm)
- 4800 / 3800 / 4600
TH-10
- Muestras
- 1 - 4
- Zona de trabajo
- 1 - 2 calles
- Índice
- +400 camiones/día
- Potencia
- 12.5 HP
- Detección de mercadería no homogénea
- Sí
- Accionamiento hidráulico
- Sí
- Transporte neumático de la muestra
- Sí
- Calada por gravedad
- Sí
- A / B / C (mm)
- 2700 / 4070 / 8500
- D / E / F (mm)
- 5600 / 4400 / 4400
TH-12
- Muestras
- 1 - 4
- Zona de trabajo
- 1 - 2 calles
- Índice
- +400 camiones/día
- Potencia
- 12.5 HP
- Detección de mercadería no homogénea
- Sí
- Accionamiento hidráulico
- Sí
- Transporte neumático de la muestra
- Sí
- Calada por gravedad
- Sí
- A / B / C (mm)
- 3200 / 5600 / 9500
- D / E / F (mm)
- 6100 / 4000 / 4400
TH-XV
- Muestras
- 1 - 3
- Zona de trabajo
- 1 - 2 calles
- Índice
- S/D (Ferrocarril)
- Potencia
- 12.5 HP
- Detección de mercadería no homogénea
- Sí
- Accionamiento hidráulico
- Sí
- Transporte neumático de la muestra
- Sí
- Calada por gravedad
- Sí
- A / B / C (mm)
- 3200 / 5800 / 11000
- D / E / F (mm)
- 6200 / 4020 / 5900
Las cotas son aproximadas. Debido a nuestro programa de mejora continua, las especificaciones están sujetas a cambios sin previo aviso.
Galería
Caladores en funcionamiento

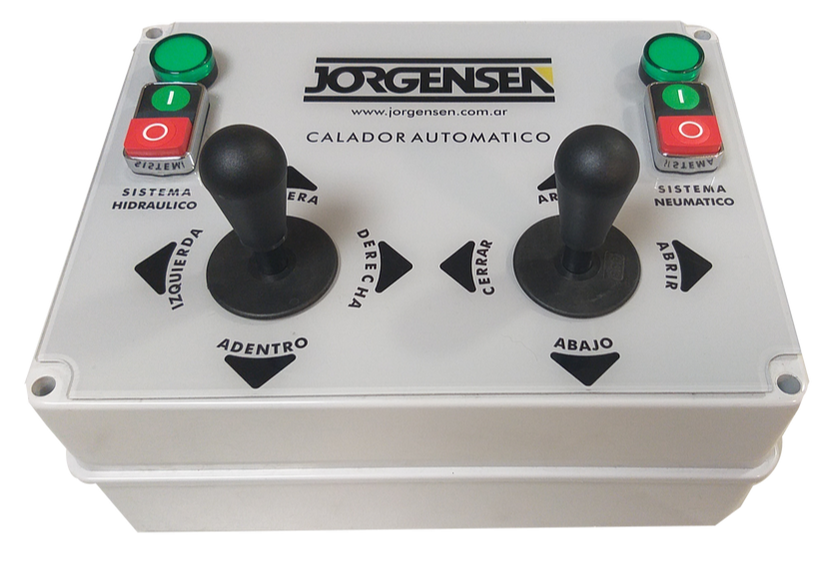

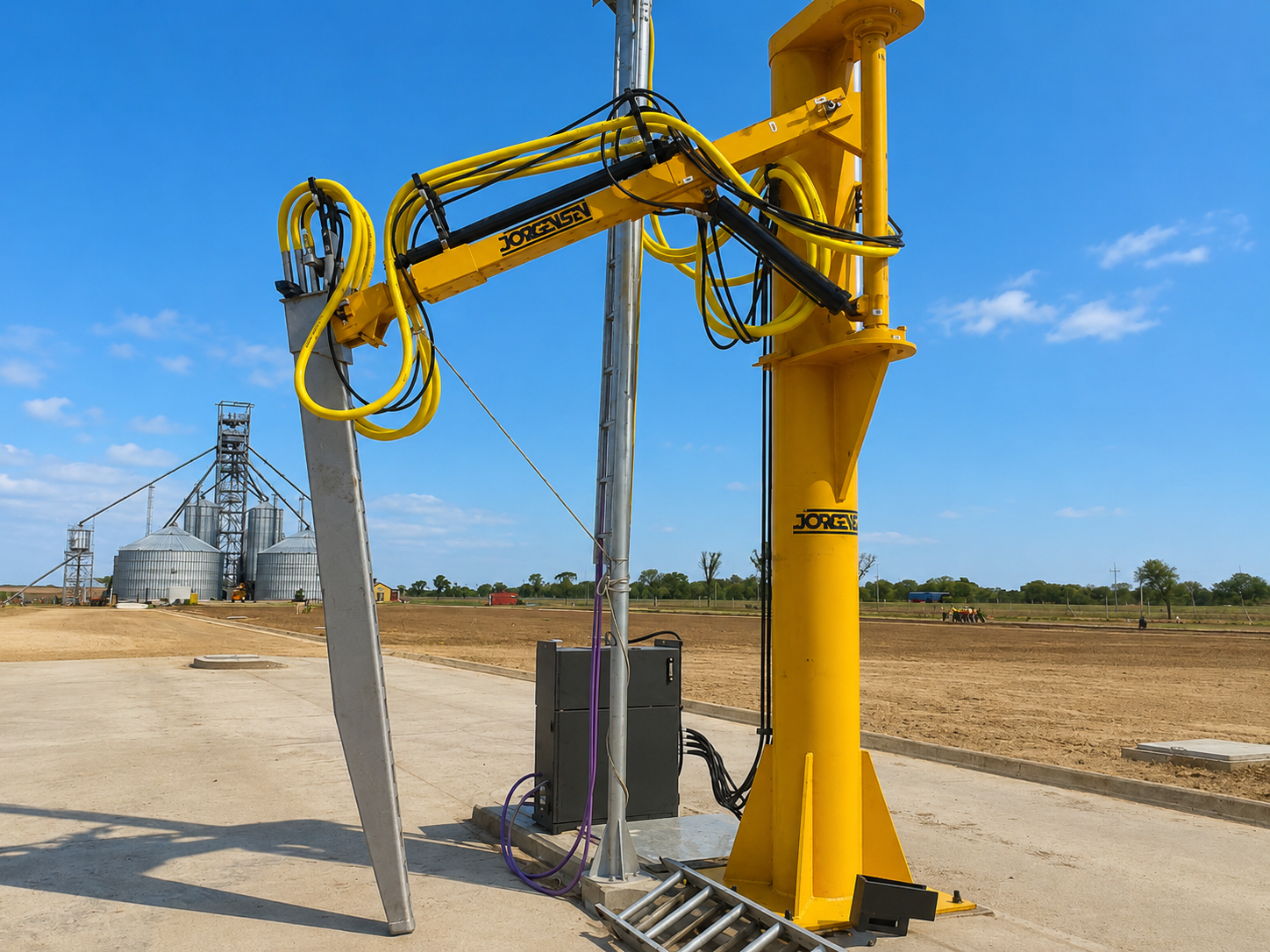

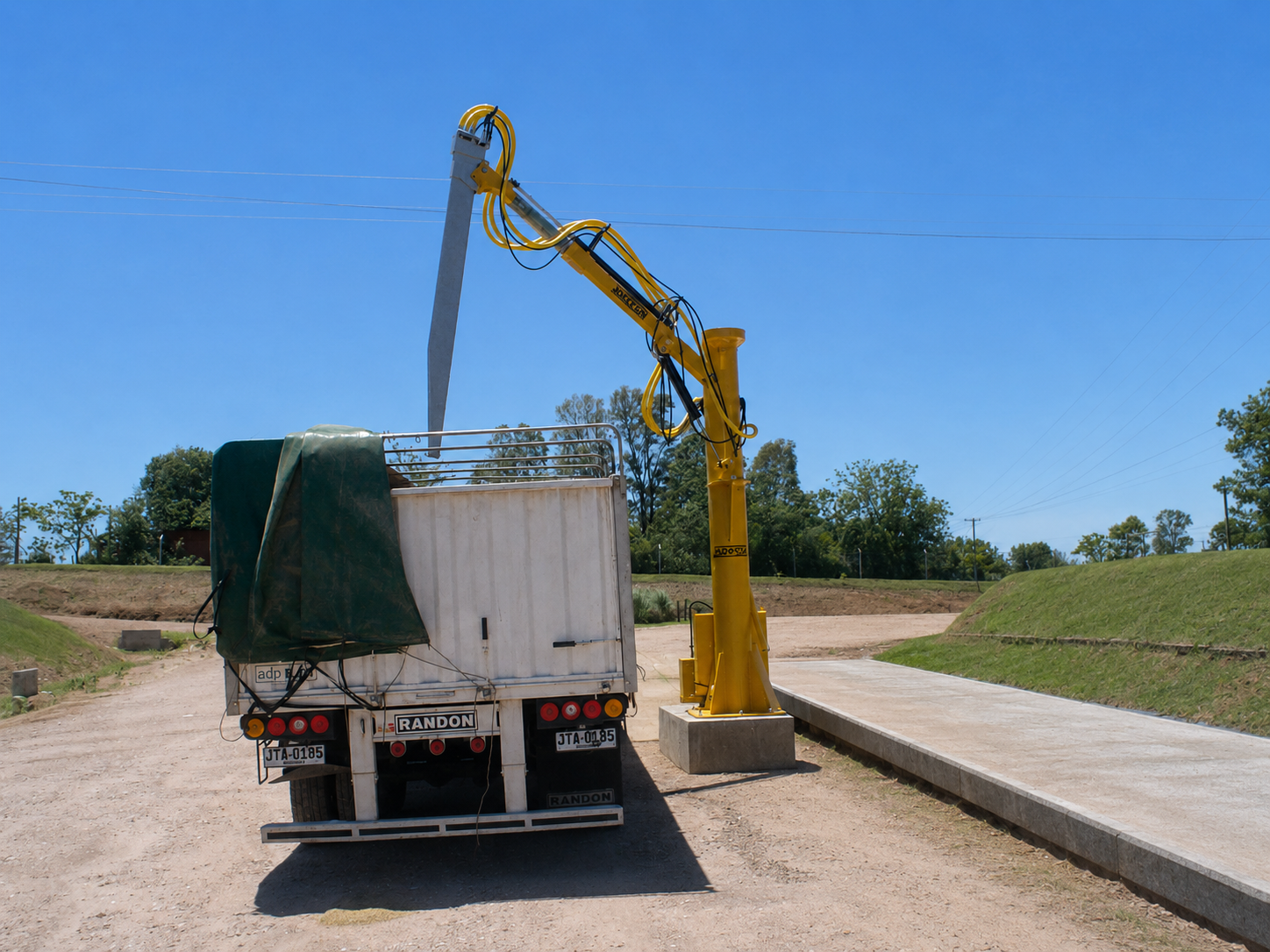

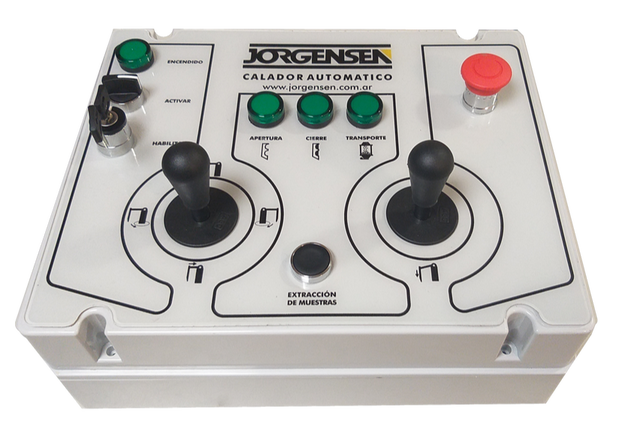

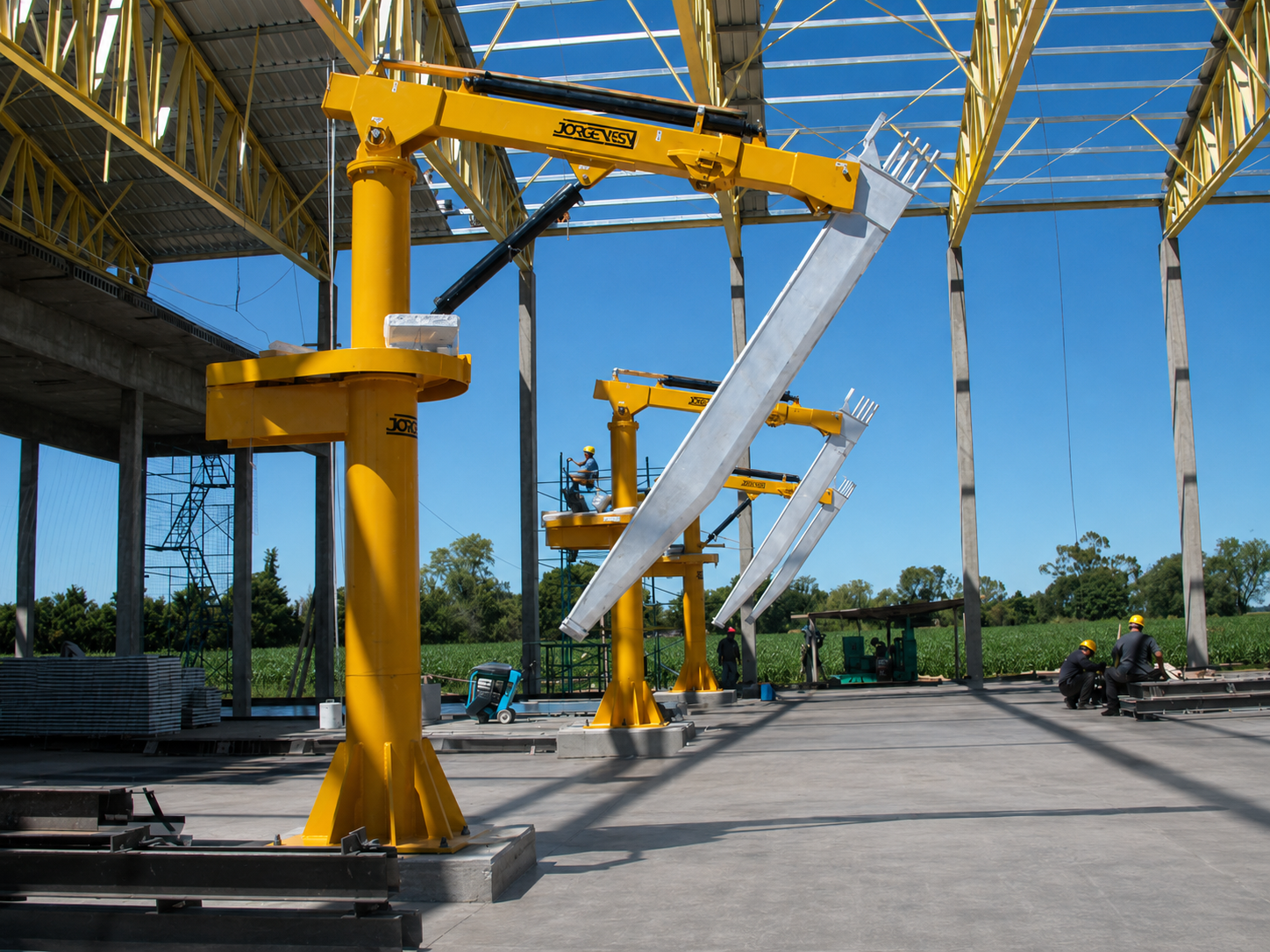

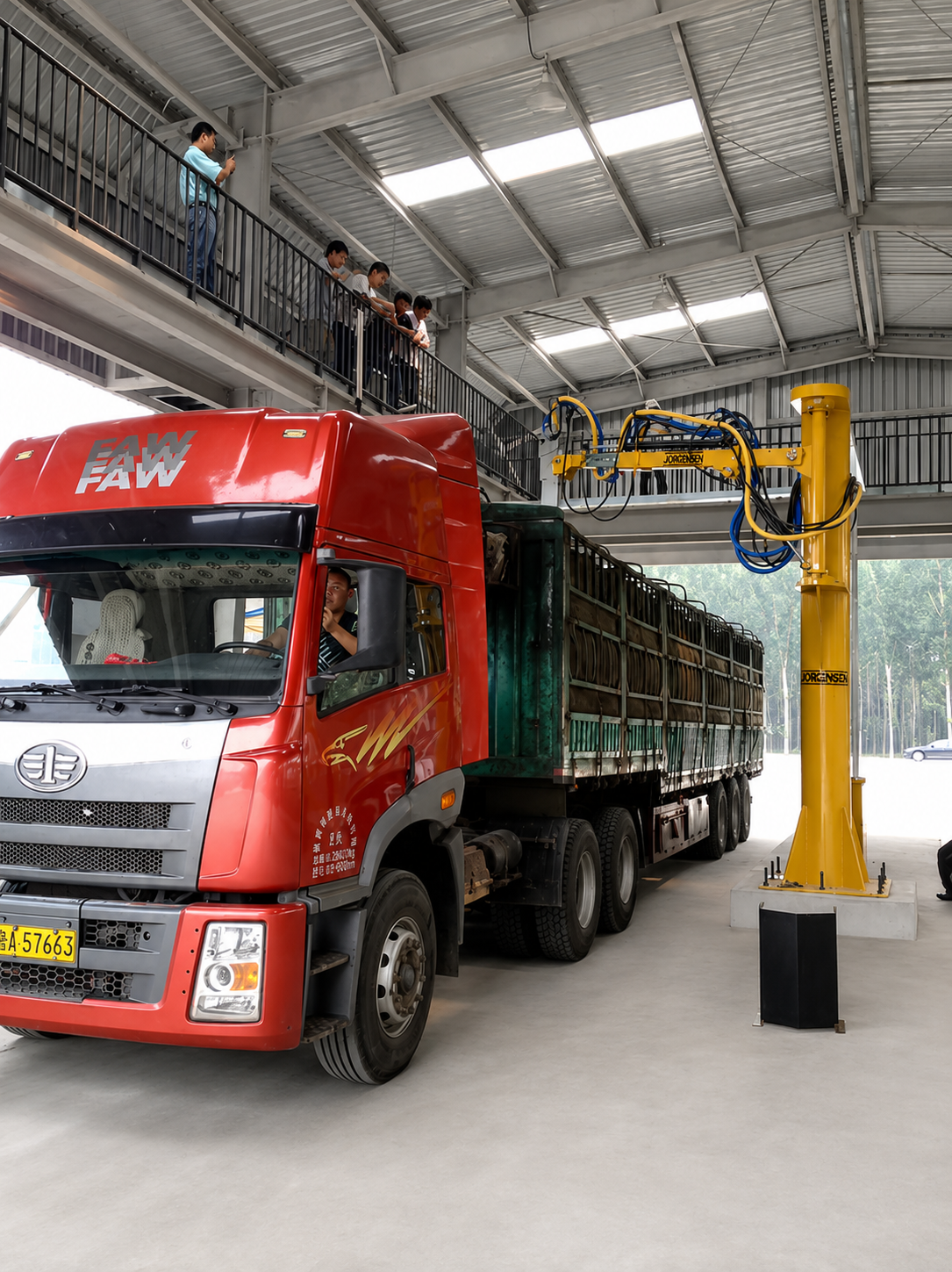

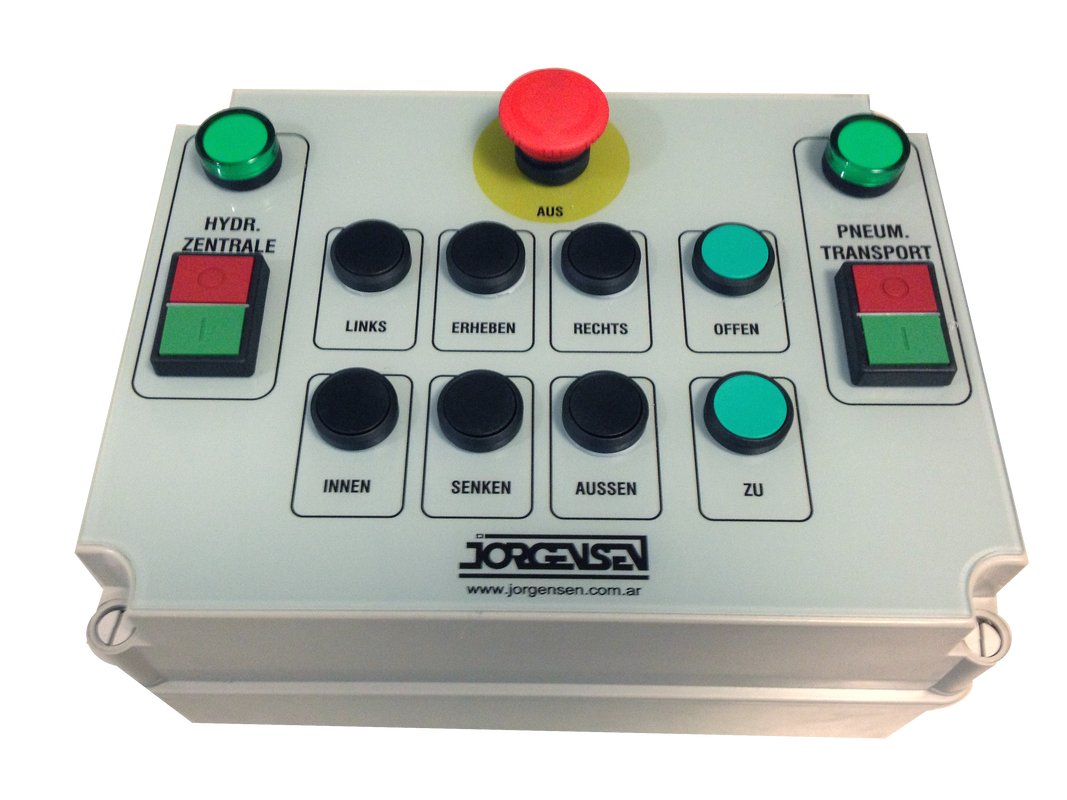

Instalaciones, sondas, consolas de control y configuraciones del calador automático Jorgensen.
Complemento recomendado
T-Scanner — análisis NIR integrado al calador
Combine el calador automático con el analizador NIR T-Scanner para obtener lecturas instantáneas de calidad (humedad, proteína, aceite y más) de cada carga.
El T-Scanner es el analizador NIR de Jorgensen diseñado para trabajar en conjunto con el calador automático. Permite analizar la muestra tomada por la sonda en segundos, sin manipulación, aportando datos objetivos de calidad al proceso de recepción.
Más información¿Qué modelo necesita su planta?
Nuestro equipo puede asesorarlo según volumen de camiones, tipo de operación, espacio disponible y nivel de automatización requerido.
Consultar con un especialista
